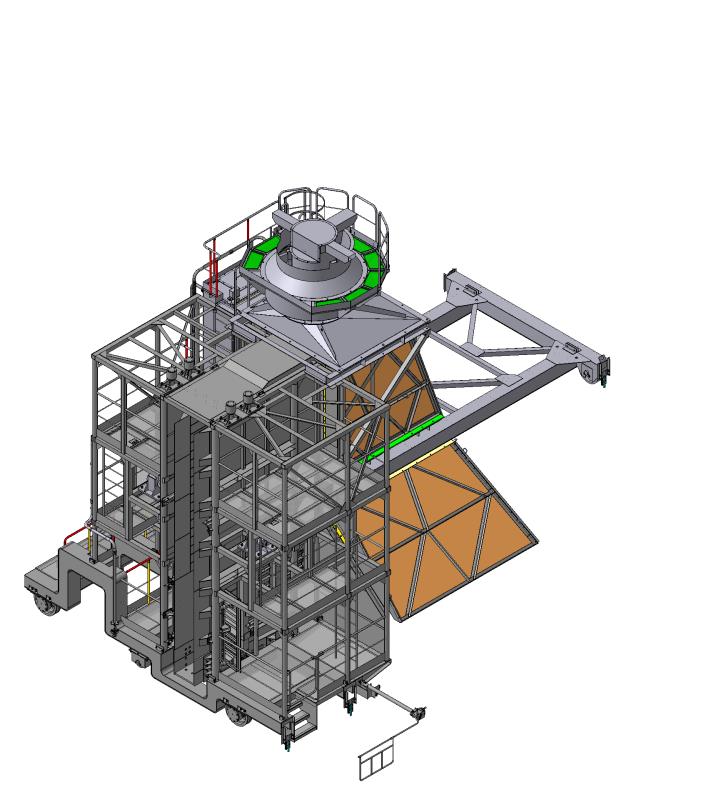

Коксонаправляющая ОФ-542
Назначение
Коксонаправляющая предназначена для перегрузки кокса из печи в коксотушильный вагон.
Описание
| 1.Привод перемещения корзины | |
| 1.1.Электродвигатель | АИР112МА6, 3 кВт, 1000 об/мин, IM 1082 |
| 1.2.Редуктор | Ч-125-10-56-3-У3 |
| 1.3.Винтовая пара | |
| 1.3.1.Диаметр винта, мм | 110 |
| 1.3.2.Шаг винта, мм | 20 |
| 1.3.3.Число заходов | 1 |
| 1.3.4.Ход гайки, мм | 270 |
| 1.4.Конечный выключатель, тип | КУ-701 |
| 2.Ход корзины, мм | 550 |
| 3.Скорость перемещения корзины, м/с | 0,06 |
| 4.Привод вентилятора | |
| 4.1.Электродвигатель | 4АМУ225М8, 30 кВт, 750 об/мин |
| 5.Производительность вентилятора, м /час | 36000 |
| 6.Насосный агрегат | 1К65-50-160а с эл.дв., АИР100S2, 4 кВт |
| 7.Объем бака, м | 4,5 |
| 8.Электронагреватель, тип | ТЭН 140 В13/3,15 |
| 9.Термометр, тип | ТКП-100ЭК (0-120) |
| 10.Указатель уровня, тип | поплавковый |
